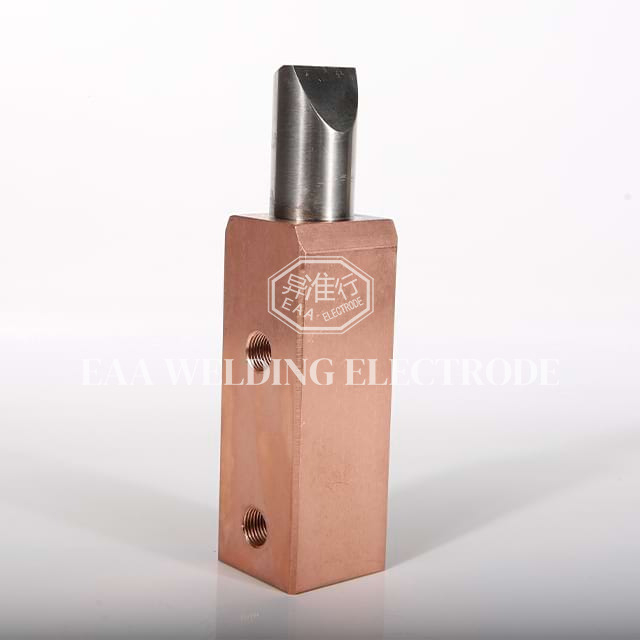

大型水冷钨铜镶嵌电极

技术参数

所有规格均适应特定的应用要求，包括冷却系统集成、材料选择和尺寸改动。

产品特点

• 水冷一体化

  更大的尺寸可实现内部或外部冷却通道集成冷却能力可在连续焊接循环期间消除热量温度控制可防止电极退化和工件损坏。




• 复合材料结构

  铬锆铜提供导电性和热传导性纯钨嵌件可承受接触区温度和机械应力焊接接头在热循环和电流下保持完整性。




• 重型尺寸

  尺寸为高力应用提供结构强度质量分布支持散热要求尺寸适应安装系统和冷却连接。




• 制造精度

  CNC 加工保持严格的尺寸公差 过程控制确保电极几何形状一致 质量标准符合技术图纸规范。




• 热性能

  水冷却可显着延长电极使用寿命 排热可保持焊接参数一致 热应力的降低可最大程度地减少使用过程中的尺寸变化。

应用领域

这种水冷镶嵌电极适用于工业领域的高要求电阻焊夹焊接工艺：

• 重型汽车部件和底盘装配焊接 工业机械和设备制造 结构应用中的厚材料连接 需要连续工作循环的大电流焊接操作 电池模块装配和母线连接 具有扩展焊接序列的生产环境。

电阻焊夹焊工艺

夹紧焊接通过夹紧工件的电极施加电流，在材料界面处产生热量。此方法无需相对侧访问即可创建接头，因此适用于可访问性有限的组件。

工艺要求

• 高电流应用在电极触点处产生大量热量连续生产需要热管理以防止电极故障强制应用要求电极具有结构完整性热量积聚会影响电极寿命和焊接质量。

电极设计

• 水冷镶嵌电极通过集成冷却和复合结构满足这些要求。铬锆铜底座导电并将热量传递到冷却系统，而钨嵌件则控制接触区域的温度。该设计通过延长生产运行来保持电极的几何形状和性能。

定制服务

我们了解工业焊接应用有特定的电极要求。作为专业的电阻焊电极制造商，我们提供：

• 冷却系统设计

  定制冷却通道配置符合您的设备规格和散热要求。

• 三维工程

  电极尺寸和安装特征根据技术图纸适应设备几何形状和工件要求。

• 材质选择

  可用于不同电流密度和热条件的替代基材和插入物成分。

技术合作伙伴

工艺参数开发支持 电极性能优化 设备集成协助 持续应用支持。

制造灵活性

产量可扩展性 质量文档和测试 交付计划协调。

常见问题 (FAQ)

1. 为什么使用水冷电极而不是风冷设计？

水冷散热效率比风冷高 20-30 倍，可在更高电流下连续运行。与高占空比应用中的非冷却替代品相比，这可将电极寿命延长 6-12 倍。

2、该焊条连续工作可以完成多少焊缝？

通过适当的冷却，电极寿命通常超过万次循环，具体取决于电流水平、材料和维护实践。

3.我们的系统可以定制冷却通道设计吗？

是的，冷却路径配置、连接类型和流量要求均可完全定制，以匹配您的冷却系统规格。

4. 需要多大的冷却水流量？

流量要求因应用而异，但通常范围为每分钟 2-6 升。我们根据您的焊接参数提供具体建议。

5.该电极适用于哪些材料和厚度？

该电极可处理厚度为 0.8 毫米至 5 毫米以上的钢、不锈钢、铜合金、铝、镀锌材料和混合材料组合。
